便携防爆设备防爆等级划分

作者:admin 发布时间:2021-09-17 17:18:11 点击:51

防爆电气设备防爆等级划分:

可能发生爆炸的环境。(如:可燃性气体,粉尘环境,炼油、石化厂,加油站、加气站等) , 爆炸性气体环境 大气条件下,气体、蒸汽或雾状的可燃物质与空气构成的混合物,在该混合物中点燃后,燃烧将传遍整个未燃混合物的环境。(如:CH4,C2H2,C2H4,NH3,CO,C2H5OH等防爆电气设备)。


防爆等级说法:


防爆设备定义:在规定条件下不会引起周围爆炸性环境点燃的电气设备


防爆设备一般分为三类:

Ⅰ类:煤矿井下电气设备;
Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条               件;ⅡC可适用于ⅡA、ⅡB的使用条件。
Ⅲ类:除煤矿以外的爆炸性粉尘环境电气设备。
ⅢA类:可燃性飞絮;ⅢB类:非导电性粉尘;ⅢC类: 导电性粉尘。

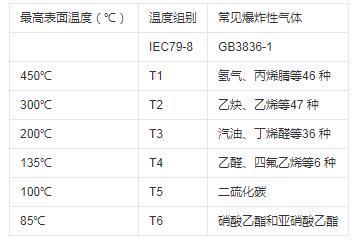

温度组别

爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别


是与气体点燃温度有关的电气设备(假定环境温度为40℃时)的最高表面温度,点燃能量与点燃温度无关。在标准BS5345第一部分中列出了所有可燃性气体和其组别。






防爆的标准:

1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM标准为经常选用,而CANADA / CSA标准几乎在中国不使用。
2、新的欧洲防爆标准ATEX100a将取代原CENELEC标准(截止2003年)
ATEX 100a: II IG Eex ia IIB T6
I II 1G Zone 0 1D, 2D,3D dust explosion
Mining other 2G Zone 1
Industry industry 3G Zone 2
术语
安全栅安全参数定义:
*8226; 安全栅最高允许电压: Um
保证安全栅本安端的本安性能,允许非本安端可能输入的最高电压
*8226; 安全栅最高开路电压: Uoc
在最高允许电压范围内本安端开路时电压最大值
*8226; 安全栅最大短路电流: Isc
在最高允许电压范围内本安端短路时的电流最大值
*8226; 安全栅允许分布电容: Ca
保证本质安全性能情况下本安端最大允许外接电容
*8226; 安全栅允许分布电感: La
保证本质安全性能情况下本安端最大允许外接电感。
防爆标志格式说明:
工厂或矿区的爆炸危险介质,按其引燃能量,最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级,以确定现场防爆设备的防爆标志和防爆形式。
名词解释:
ia 等级:在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时,安全系数为 2.0;一个故障时,安全系数为 1.5;二个故障时,安全系数为 1.0 。
注:有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级:在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时,安全系数为 2.0 ; 一个故障时,安全系数为 1.5 。
正常工作时,有火花的触点须加隔爆外壳或气密外壳保护,并且有故障自显示的措施,一个故障 时安全系数为 1.0 。
EExd:是指将爆炸包起来的意思;
IIC:是指点燃能量uJ,280,>180,60...80,<60;T6:是指温度组别,即电气设备按其最大表面温度被分在不同的温度组别。气体的温度组别按不同的点燃温度划分。T6是85度。
隔爆型电气设备(d):是指把能点燃爆炸性混合物的部件封闭在一个外壳内,该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
增安型电气设备(e):正常运行条件下,不会产生点燃爆炸性混合物的火花或危险温度,并在结构上采取措施,提高其安全程度, 以避免在正常和规定过载条件下出现点燃现象的电气设备。
本质安全型电气设备(i):在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。
无火花型电气设备 (n): 在正常运行条件下不产生电弧或火花,也不产生能够点燃周围爆炸性混合物的高温表面或灼热点,且一般不会发生有点燃作用的故障的电气设备。
防爆特殊型(s): 电气设备或部件采用GB3836-2010未包括的防爆型式时,由主管部门制订暂行规定。送劳动人事部备案,并经指定的鉴定单位检验后,按特殊电气设备“s”型处置。

爆炸必备条件:

点燃源:在生产过程中大量使用电气仪表,各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时,若存在爆炸源,将会发生爆炸。因此采取防爆就显得很必要了。
易爆物质:很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质;化学工业中,约有80%以上的生产车间区域存在爆炸性物质。
氧气:空气中的氧气是无处不在的。
(1)爆炸性物质(flammable air flammable dust):能与氧气(空气)反应的物质,包括气体、液体和固体。(气体:氢气,乙炔,甲烷等;液体:酒精,汽油;固体:粉尘,纤维粉尘等。)
(2)空气或氧气(air or oxygen)。
(3)点燃源(source of ignition):包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

防爆

防止爆炸的产生必从三个必要条件来考虑,限制了其中的一个必要条件,就限制了爆炸的产生。
在工业过程中,通常从下述三个方面着手对易燃易爆场合进行处理:
(1)预防或最大限度地降低易燃物质泄漏的可能性;
(2)不用或尽量少用易产生电火花的电器元件;
(3)采取充氮气之类的方法维持惰性状态。
防爆标志:
IEC 防爆等级标准格式:Ex(ia)ⅡC T4

以上是有关防爆等级的一些知识,希望能够帮到大家更好的了解有关防爆产品的性能等。谢谢大家。
